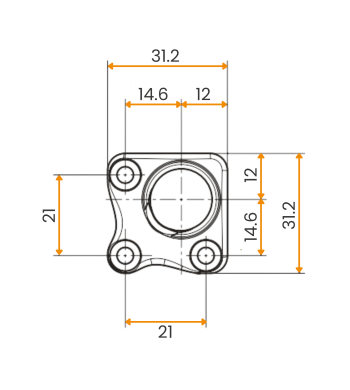

Sortie de Caisson, 6p7, Longueur 355 mm, 50°

25,25 €

TTC

Sortie de caisson D590MB pour volet roulant permettant d’établir la liaison entre la manivelle et le treuil à l’intérieur du coffre.

Compatible avec les treuils à entrée 6 pans de 7 mm (6P7).

Déport de manivelle de 65 mm avec articulation jusqu’à 50°.

Tige en aluminium et inox de 355 mm, recoupable selon l’installation.

Adaptée aux coffres de volet roulant tunnel ou rénovation.

Coloris blanc. Fabrication française.

Livraison rapide !

Expédier sous 48h

Satisfait ou remboursé

Si votre achat ne vous convient pas vous avez jusqu'à 14 jours pour nous le retourner.

Paiement sécurisé

Tous les achats effectués sur storemenuiserie.com sont chiffrés SSL.

Sortie de caisson D590MB pour volet roulant conçue pour assurer la liaison entre la manivelle et le treuil situé à l’intérieur du coffre.

Compatible avec les treuils disposant d’une entrée 6 pans de 7 mm (6P7).

Cette sortie de caisson permet un déport de la manivelle de 65 mm et une articulation jusqu’à 50°.

Elle est adaptée à une installation sur un coffre de volet roulant tunnel ou rénovation.

La tige en aluminium et inox présente une longueur de 355 mm. Elle peut être recoupée afin d’adapter sa longueur à la configuration du volet roulant.

La sortie de caisson comprend un joint de cardan avec entrée femelle Ø12 mm, un manchon d’étanchéité, 2 vis de fixation et une vis pour la fixation de la manivelle.

Coloris blanc. Fabrication française.

Caractéristiques techniques:

Type : sortie de caisson pour volet roulant
Modèle : D590MB
Utilisation : volet roulant à manivelle
Entrée treuil : 6 pans de 7 mm (6P7)
Longueur de la tige : 355 mm
Tige : recoupable
Matériaux de la tige : aluminium et inox
Déport de manivelle : 65 mm
Angle d’articulation : jusqu’à 50°
Joint de cardan : entrée femelle Ø12 mm
Type de coffre : tunnel ou rénovation
Couleur : blanc
Fabrication : française
Éléments fournis : joint de cardan, manchon d’étanchéité, 2 vis de fixation et 1 vis de fixation de la manivelle

Conseils d'installation:

Descendez complètement le volet roulant puis ouvrez le coffre.
Démontez la manivelle et retirez l’ancienne sortie de caisson.
Recoupez la tige de 355 mm si nécessaire en fonction de la profondeur du coffre.
Introduisez la nouvelle sortie de caisson et raccordez la tige à l’entrée 6P7 du treuil.
Fixez la sortie de caisson puis raccordez la manivelle à l’aide de la vis prévue à cet effet.
Actionnez la manivelle afin de vérifier la montée et la descente du volet roulant.
