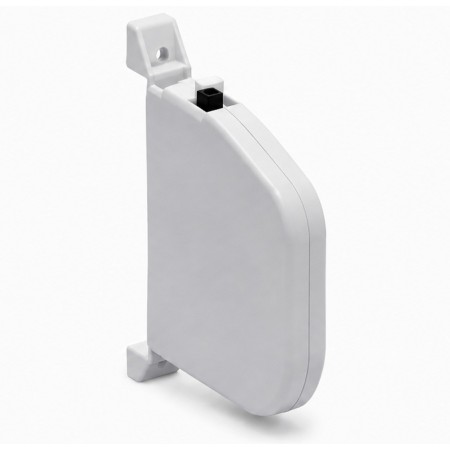

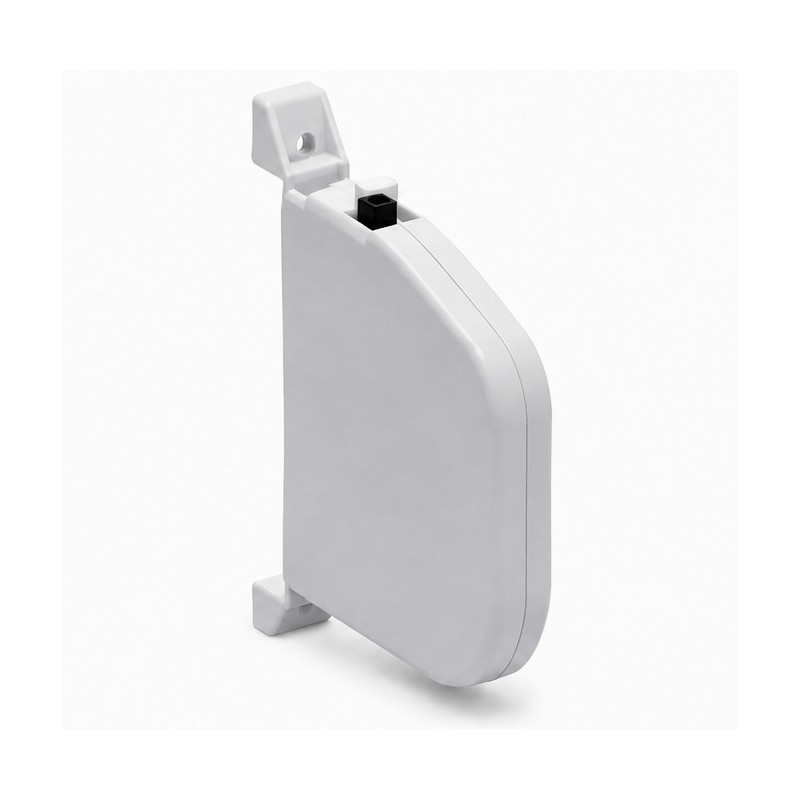

Enrouleur OPEN’ROLL pour volet roulant – Sans sangle

L’enrouleur de sangle OPEN’ROLL pour volet roulant est destiné à la commande manuelle d’un volet roulant équipé d’une sangle.

Cette version est fournie sans sangle et permet de conserver ou d’installer séparément une sangle de 14 mm de largeur.

Le mécanisme est livré avec son ressort déjà tendu. Le carter s’ouvre et se referme par déclipsage / clippage pour permettre la mise en place de la sangle.

L’enrouleur dispose d’un entraxe de fixation de 154 mm et peut pivoter jusqu’à 180° selon la configuration de l’installation.

Compatible avec les installations en rénovation aluminium, bloc-baie PVC et montage traditionnel.

Caractéristiques techniques:

• Type : enrouleur de sangle pour volet roulant
• Modèle : OPEN’ROLL
• Version : sans sangle
• Largeur de sangle compatible : 14 mm
• Sangle fournie : non
• Ressort : livré tendu
• Entraxe de fixation : 154 mm
• Pivotement : jusqu’à 180°
• Ouverture du carter : par déclipsage / clippage
• Épaisseur du boîtier : environ 21,5 mm
• Fabricant : Zurflüh-Feller
• Utilisation : commande manuelle de volet roulant à sangle
• Compatibilité : rénovation aluminium, bloc-baie PVC et montage traditionnel

Conseils d'installation:

1. Descendez complètement le tablier du volet roulant avant d’intervenir sur l’enrouleur.
2. Vérifiez que la sangle utilisée présente une largeur de 14 mm.
3. Déclipsez le carter de l’enrouleur pour accéder au mécanisme.
4. Positionnez et fixez la sangle sur le mécanisme en conservant la tension du ressort.
5. Refermez le carter par clippage puis fixez l’enrouleur en respectant l’entraxe de 154 mm.
6. Orientez l’enrouleur selon la configuration de l’installation grâce à son pivotement jusqu’à 180°.
7. Effectuez une montée et une descente du volet roulant pour vérifier l’enroulement et le déroulement de la sangle.
